Stavba modelu EXTRA 300 – pokračování
V předchozím článku jsem popisoval stavbu modelu Extra 300 pro sezónu 2010. Zde je jeho pokračování

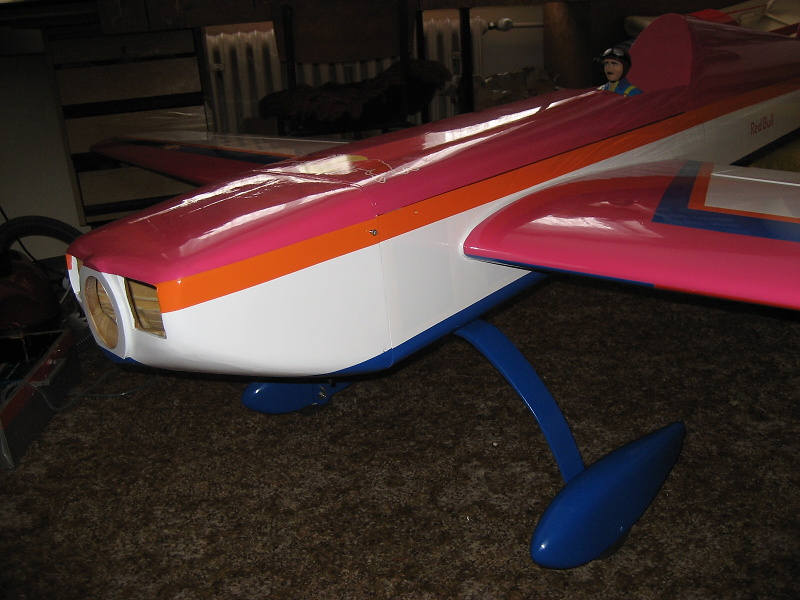

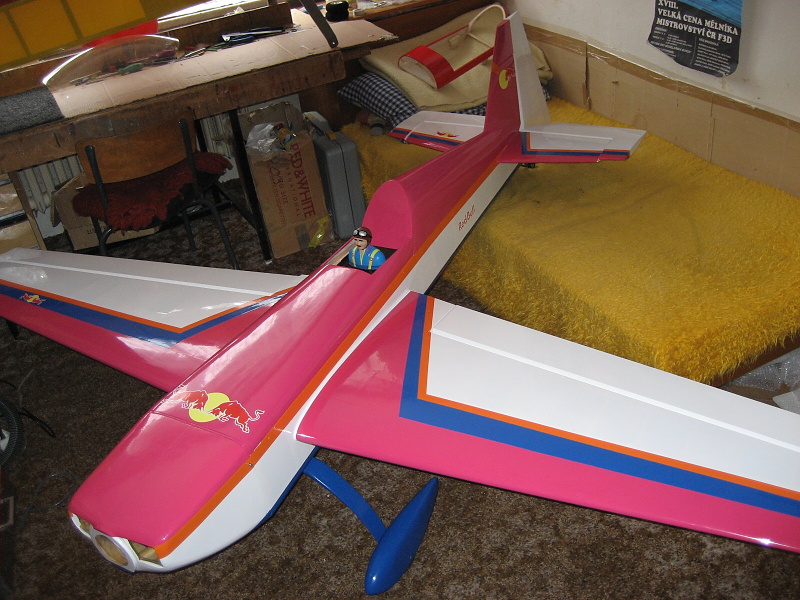

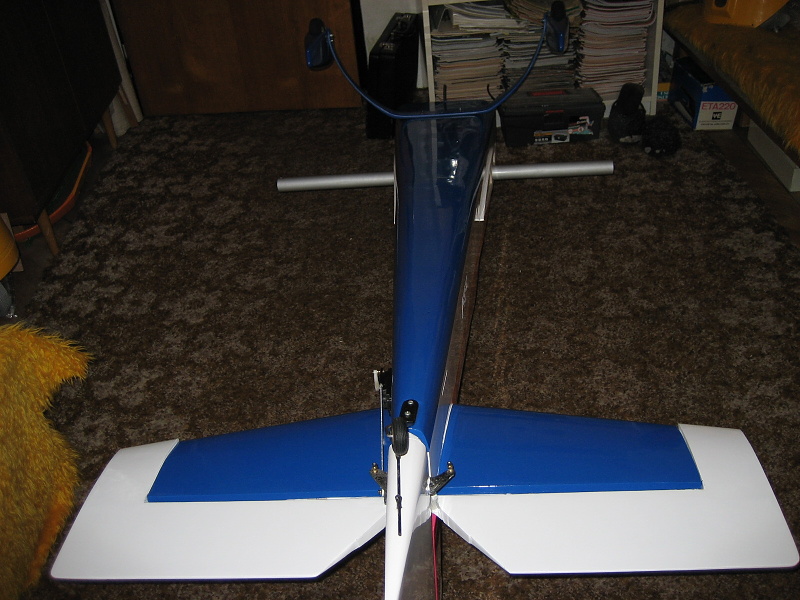

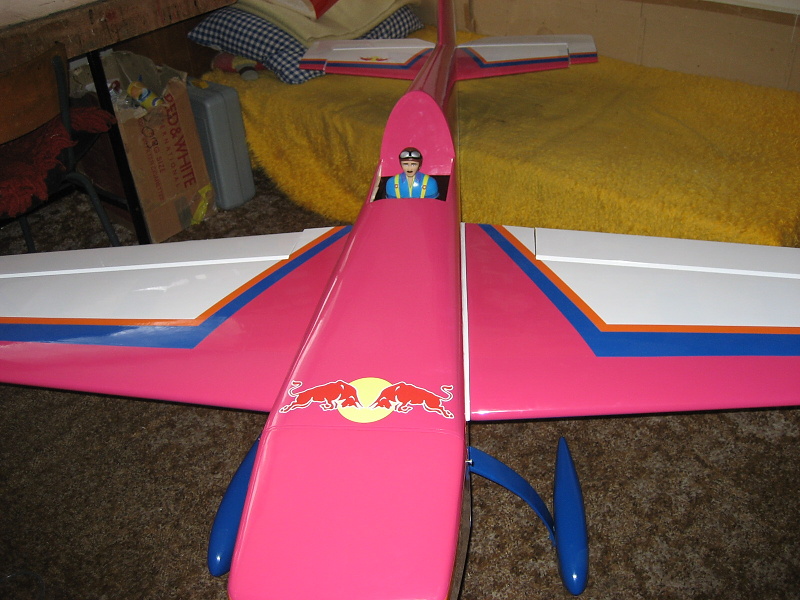

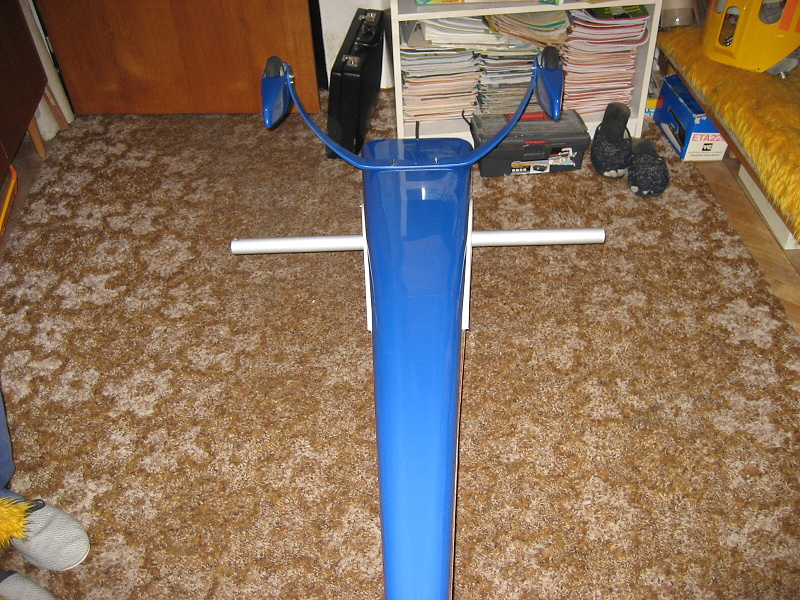

Po dohotovení kostry modelu jsem provedl kompletní potažení nažehlovací folií Oracover a nalepil pár samolepek. Zbarvení modelu jsem zvolil v celkem netradiční barevné kombinaci (ono je problém vymýšlet stále jiné zbarvení na nové modely) se zřetelem na odlišení spodku a vršku modelu kvůli dobrému rozpoznávání okamžité polohy modelu při létání akrobacie.
Po kompletním potažení jsem zvážil všechny díly a další příslušenství ke kompletnímu dohotovení modelu do letového stavu.
Na potažení modelu jsem spotřeboval 10 m potahové folie a při vystřihování částí potahů jsem musel dobře a s rozvahou měřit, aby toto množství na potah celého modelu vůbec vystačilo. Potah modelu z nažehlovací folie váží 620 g.
Hmotnosti dílů modelu po potažení (celkem: 7,37 kg):

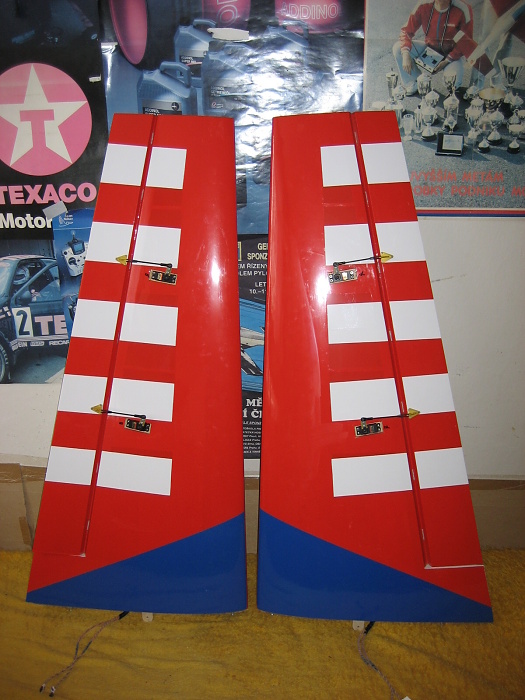

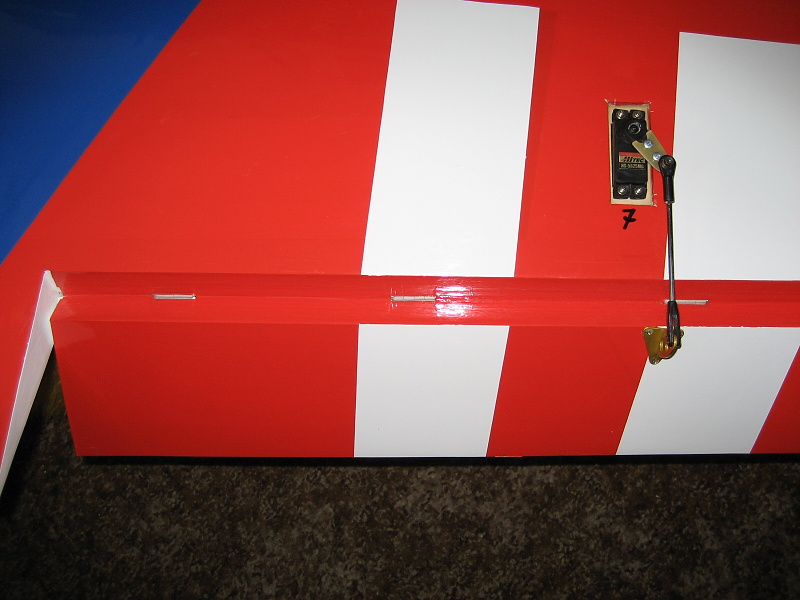

- Křídlo pravé kompletně hotové se servy a táhly : 1250 g
- Křídlo levé kompletně hotové se servy a táhly: 1250 g

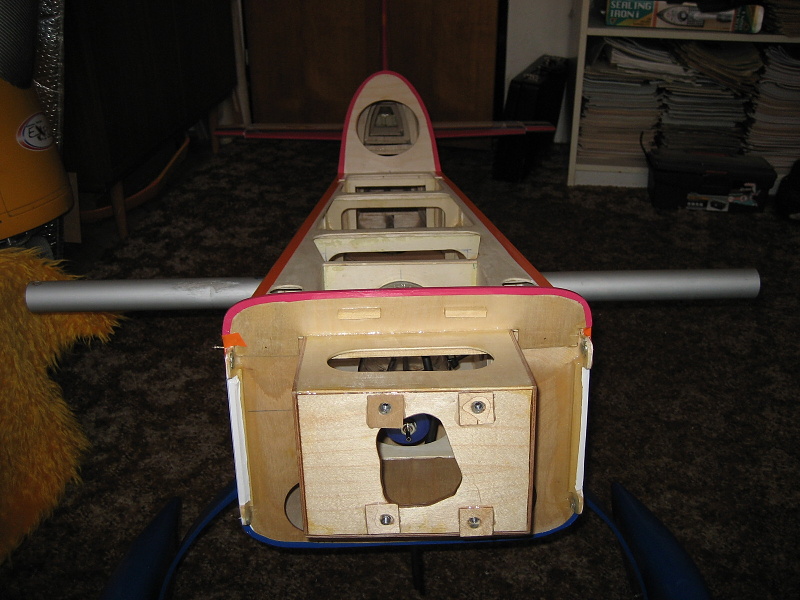

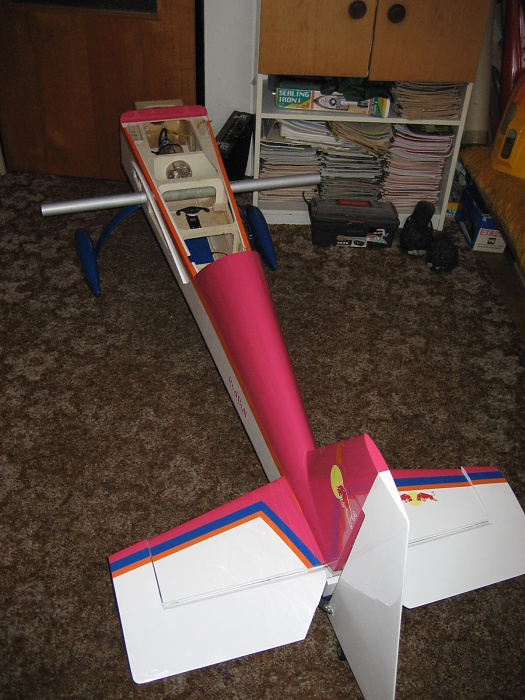

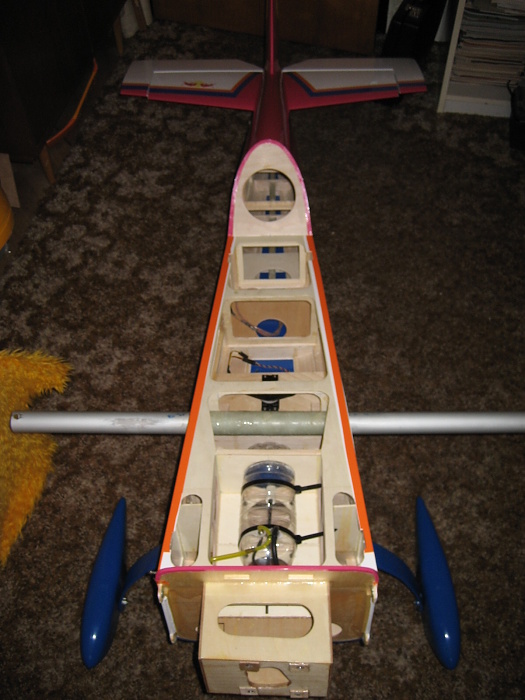

- Trup s podvozky, nádrží a spojovací trubkou křídel: 3810 g

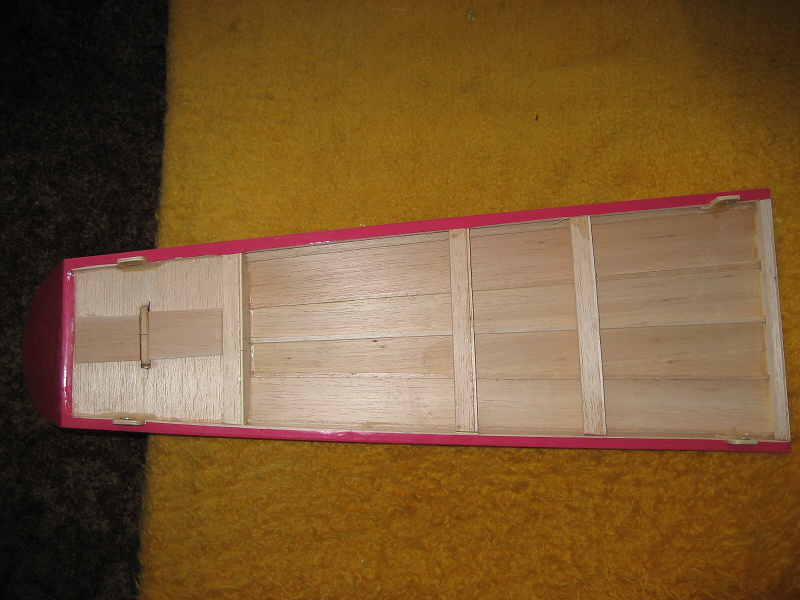

- Překryt kabiny: 290 g
- Kabina průhledná: 100 g

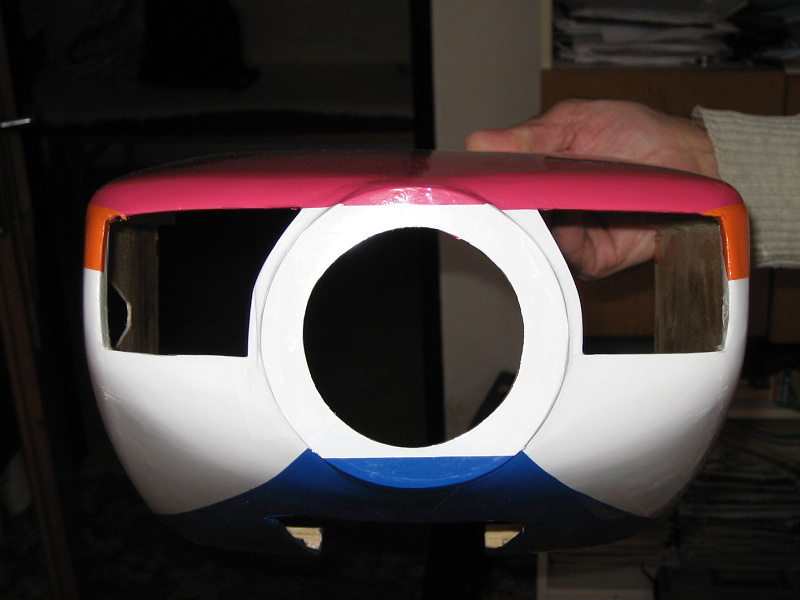

- Kryt motoru: 310 g
- Kryty kol, kola s příslušenstvím: 360 g
Další komponenty nutné k dokončení modelu (celkem: 3,68 kg):
- Motor ZDZ 80 RV-J kompletní + namontovaný hrníčkový tlumič AMT + zapalování: 2420 g
- Vrtulový kužel průměr 115 mm: 100 g
- Vrtule BAMBULA 26/10: 170 g
- Zbývající serva VOP, SOP a plynu motoru: 360 g
- Vypínače: 50 g
- Akumulátory zapalování a přijímače: 480 g
- Přijímač a kabeláž: 100 g
Výsledné parametry modelu:
- Celková hmotnost hotového modelu: 11,05 kg
- Hmotnost s plnou nádrží v letu: 11,60 kg.
- Plošné zatížení modelu s prázdnou nádrží: 78,36 g/dm2
- Plošné zatížení modelu s plnou nádrží: 82,26 g/dm2 je stále optimální pro předpoklad velmi dobrých letových vlastností modelu.
Předpokládaná hmotnost hotového modelu 10 kg se při tomto způsobu stavby, použitých materiálech a velké pevnosti modelu pro dlouhodobý náročný letový provoz a velikosti tohoto modelu nedá dodržet. Hmotnost 11 kg je ale pro model této velikosti a nosné plochy stále vynikající.
Tento model je mým 41 postaveným modelem na benzínový motor.
