Orion – část 2
Po dokončení kostry modelu následovalo potažení modelu nažehlovací fόlií Oracover. Předlohou pro kompletní barevné a grafické provedení modelu bylo zbarvení, s kterým létal Ed Kazmirski na MS 1960. Nápisy ORION jsem přidal na model navíc, kvůli identifikaci modelu.

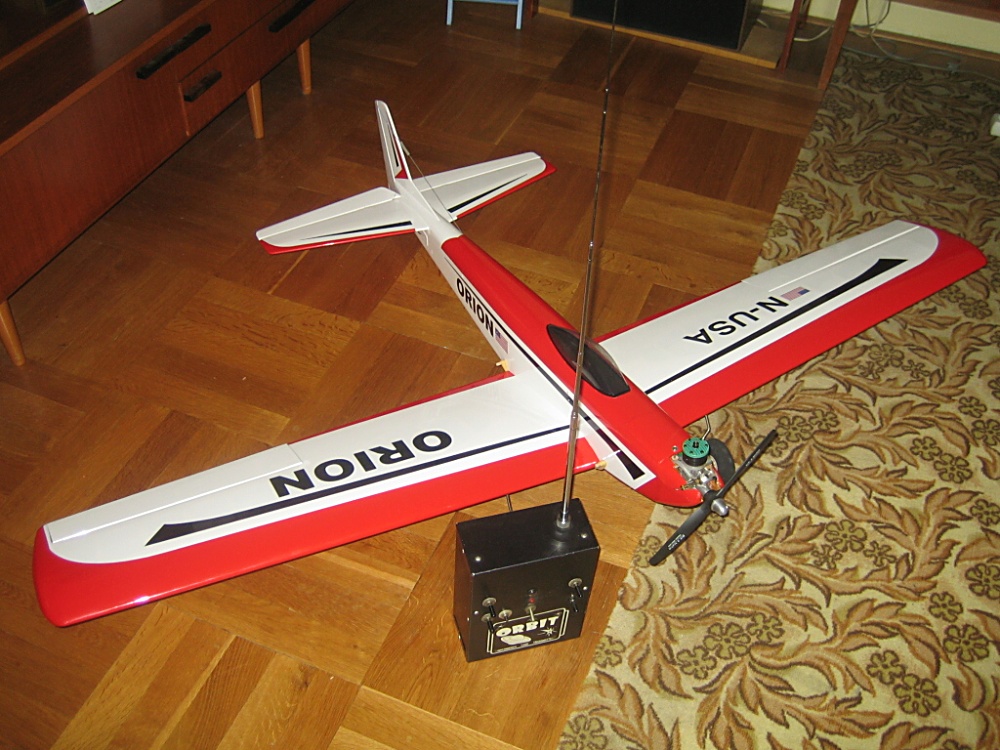

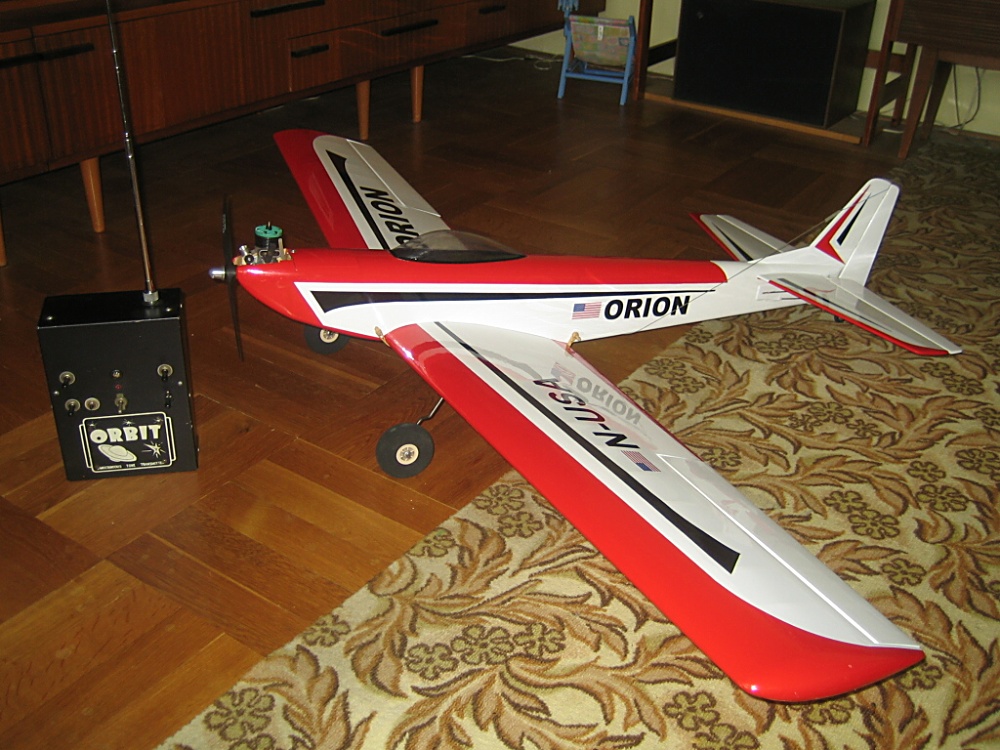

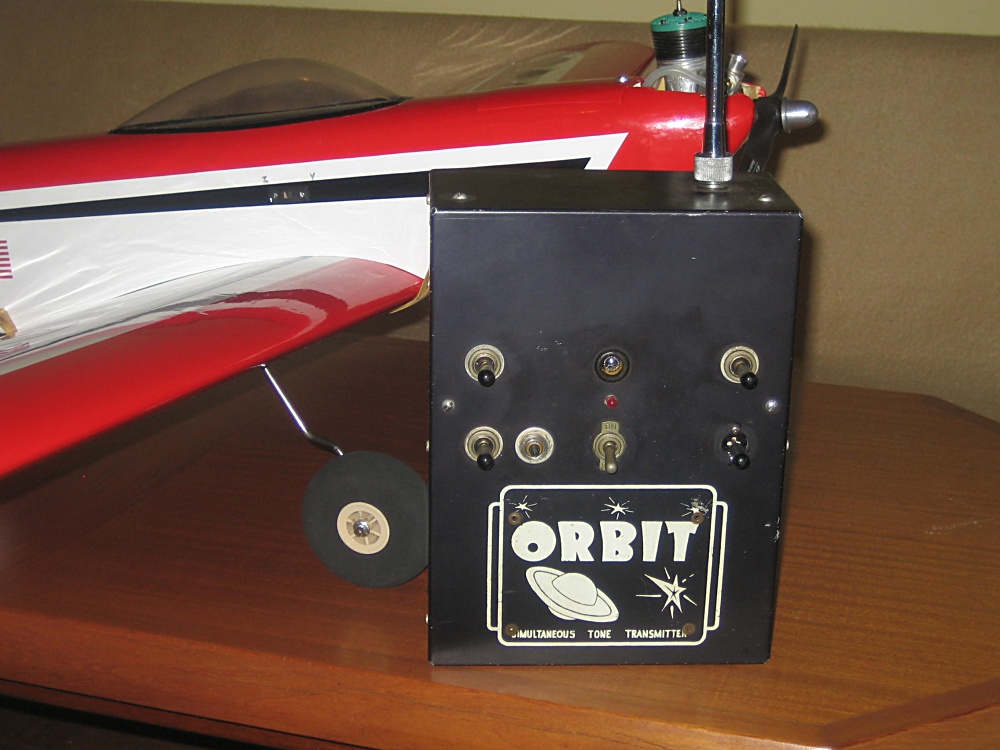

K řízení modelu je instalována dobová 10 kanálová bang-bang souprava Orbit. Vysílač je 4 elektronkový. Každá baňka elektronky obsahuje 2 separátní triody, takže je ve vysílači instalováno 8 triod. Žhavení elektronek 6 V je z 4 NiCd akumulátorů 2 400 mA. Anodové napětí cca 150 V je vyráběno v mnou zhotoveném měniči a napájeno 6 NiCd články 2 400 mA.
Soupravou je řízena směrovka, výškovka, křidélka a plyn motoru ve třech polohách – malý, střední a plný plyn. Žádná kormidla nejdou za letu trimovat. Podle chování modelu za letu se musí po přistání modelu upravovat délka konkrétního táhla kormidla do potřebné střední polohy kormidla.
Tranzistorový 10 kanálový přijímač s jazýčkovými relé je doplnění tranzistorovými zesilovači, ovládající pro každou výchylku dvojici reverzních spínacích tranzistorů pro napájení serva. Některá původní dvoukanálová serva s elektrickou neutralizací již měla vadná ozubení. Proto jsem použil novější typ proporcionálních serv Simprop, vyletoval servozesilovač, dráhu potenciometru nahradil otočných kotoučkem s dráhovými kontakty, upravil původní jezdec potenciometru serva a zapojil na původní servospínače.
Instalace táhel k ovládání kormidel a otočné závěsy kormidel musí chodit velmi lehce v celém rozsahu výchylek kormidel, protože síla serv při napájení napětím +- 2,4 V je mnohem menší, než u současných standardních proporcionálních serv.
Vzhledem ke krátkému předku trupu bylo kvůli dosažení správné polohy těžiště modelu nutno pod motorem přidat 21 dkg olova. Celková hmotnost hotového modelu s prázdnou nádrží je 2 780 g, tedy o 55 g méně, než originální model Kazmirského.
Zalétání modelu Orion bude na jaře při solidním počasí, bez v posledních rocích vanoucího častého silného nárazového větru.

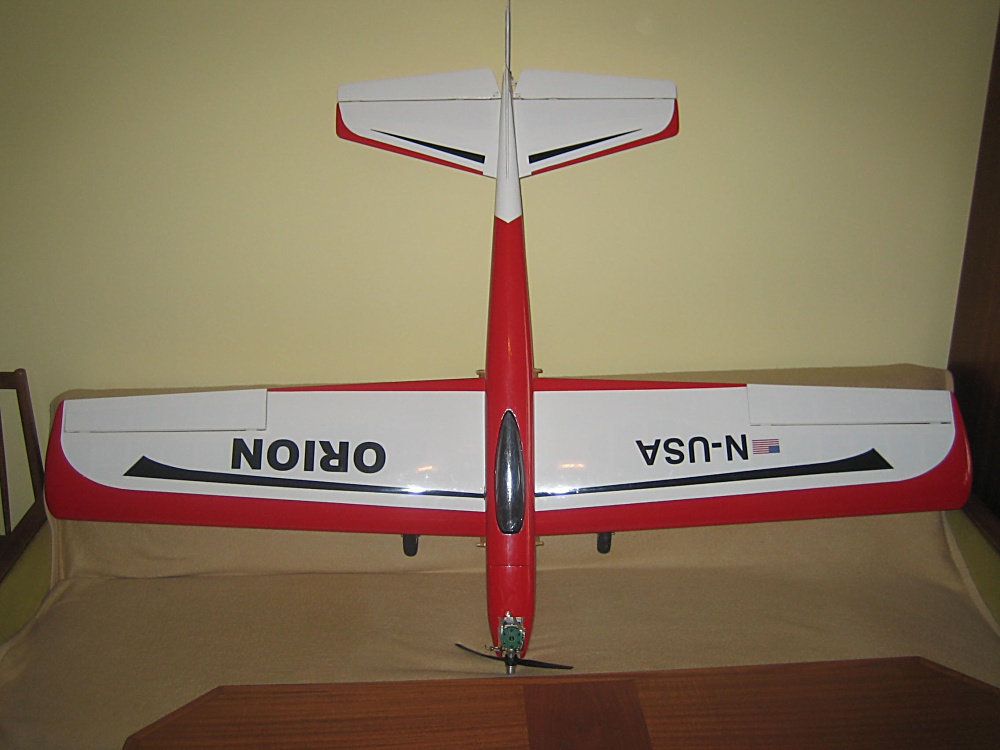

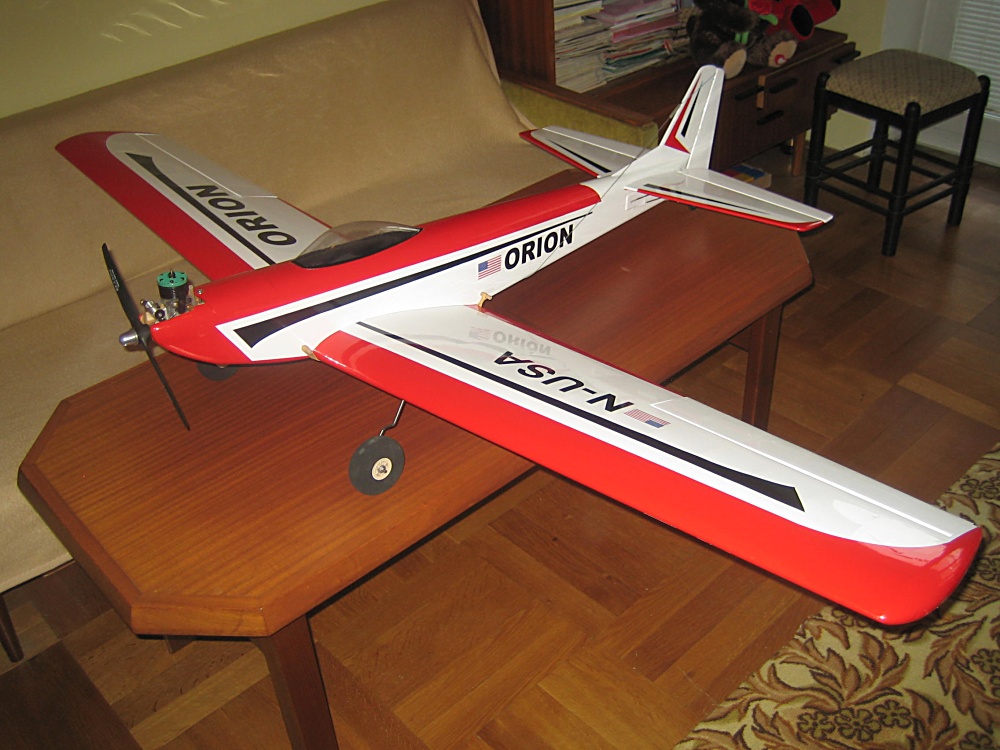

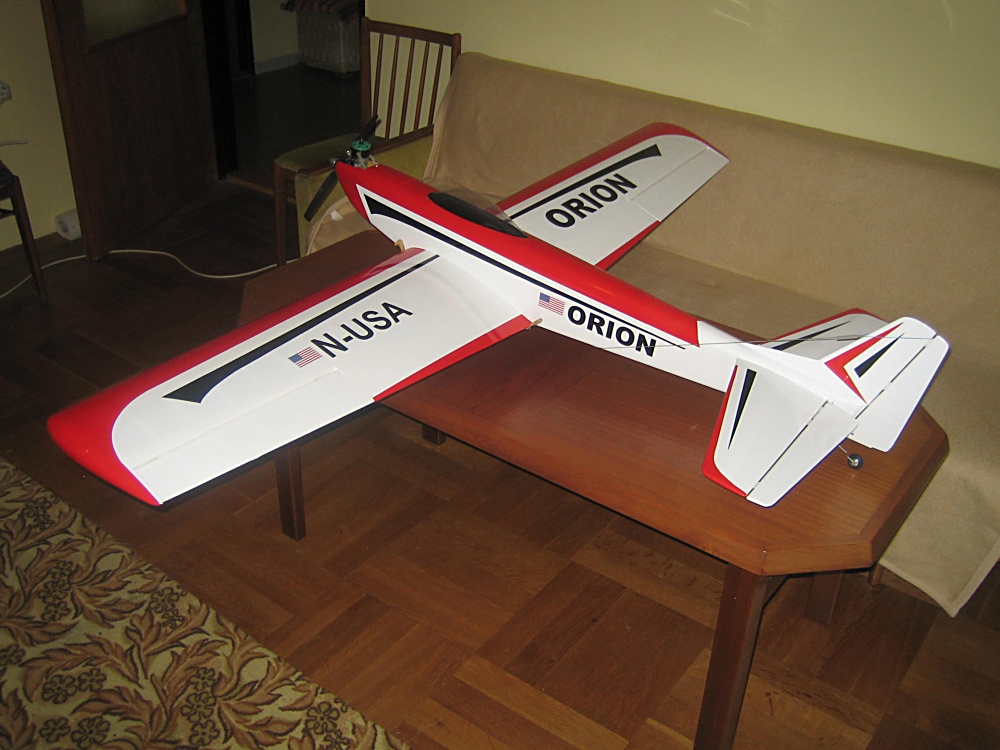

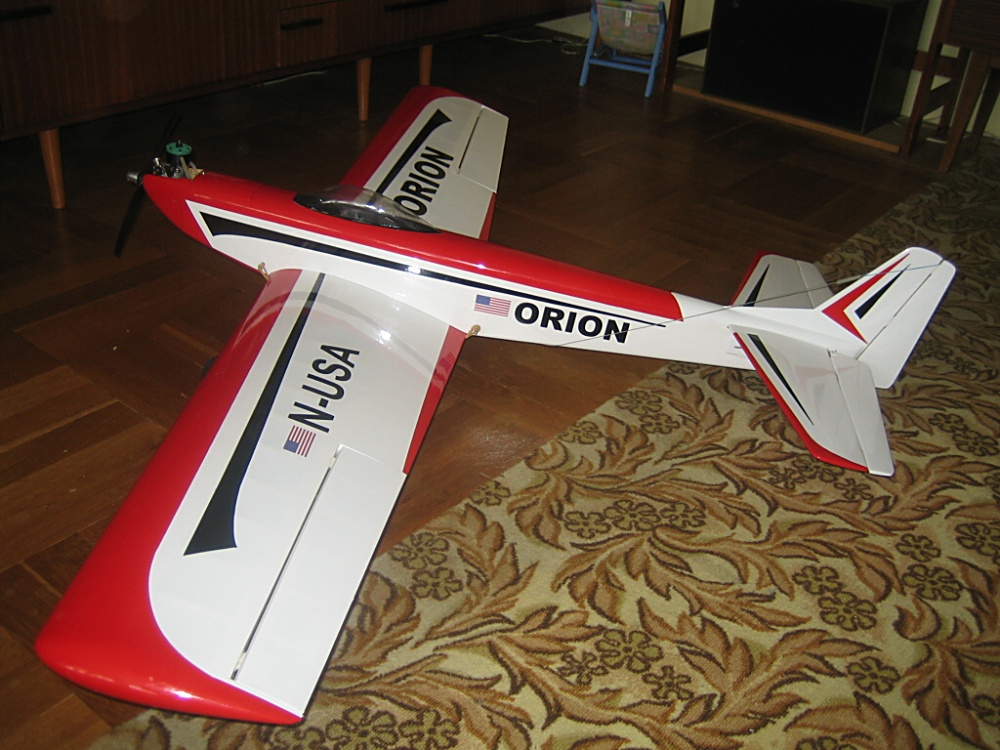

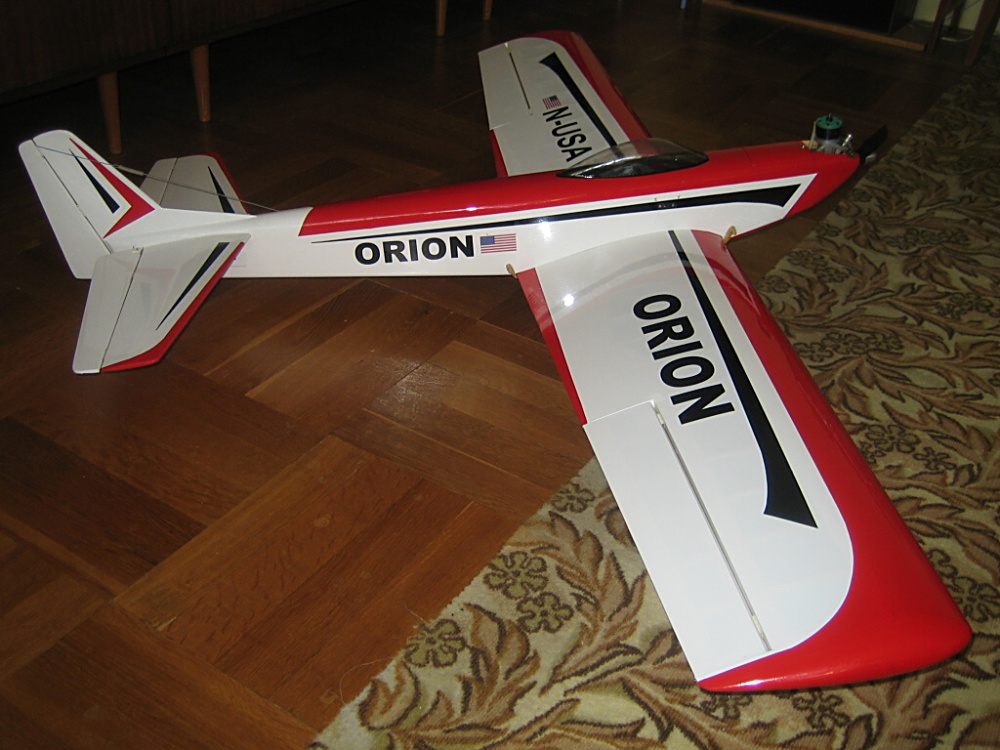

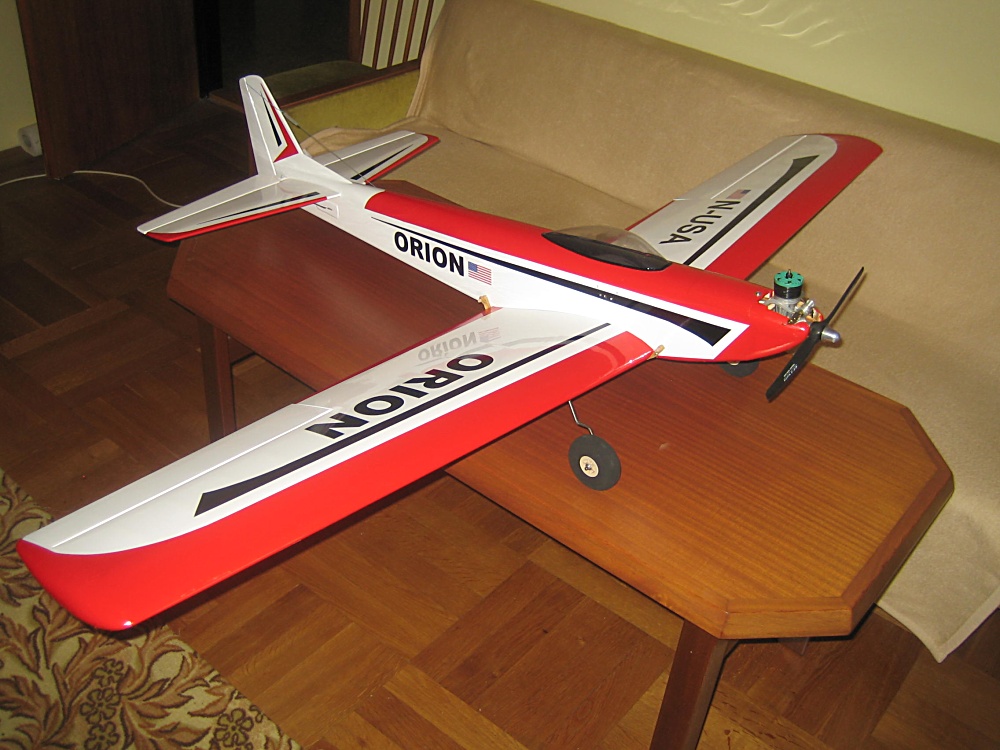

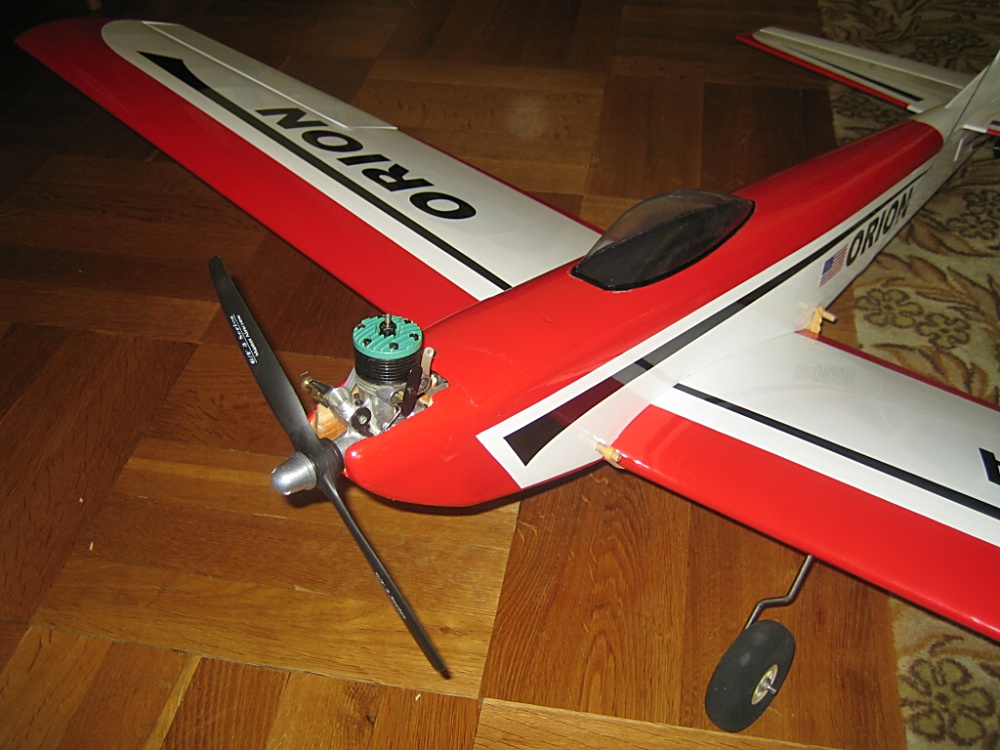

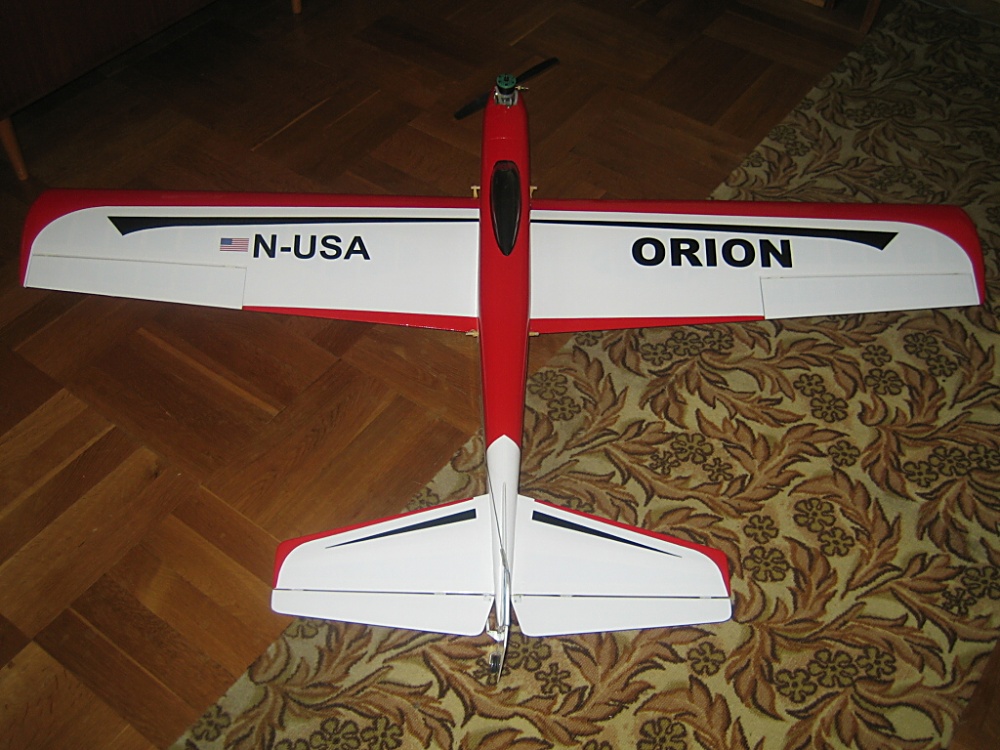

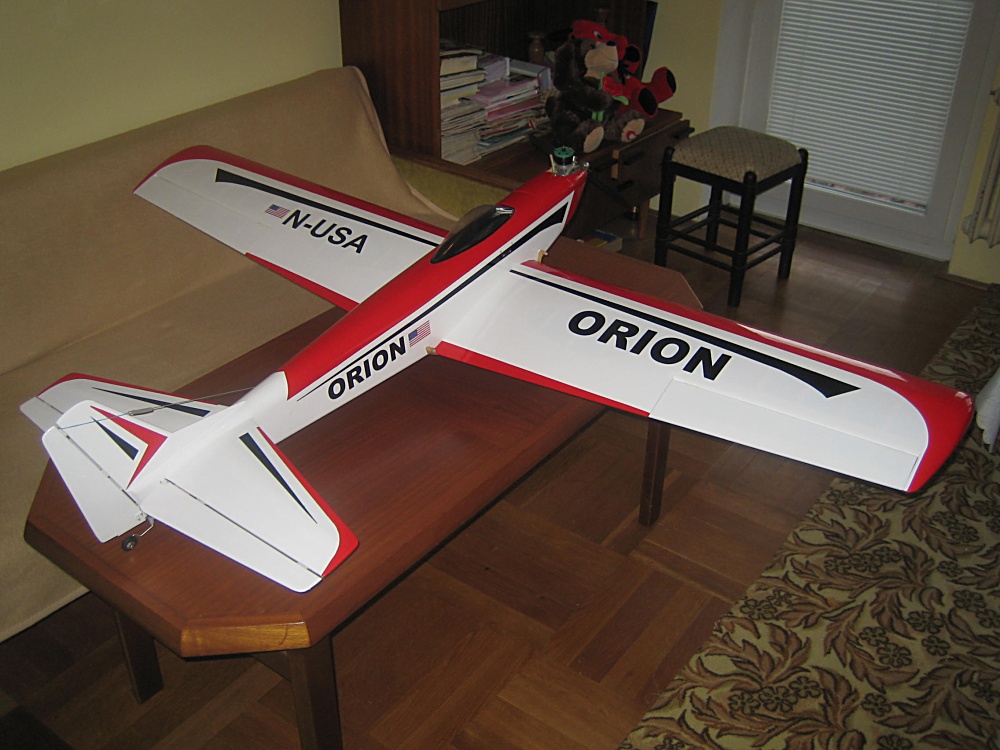

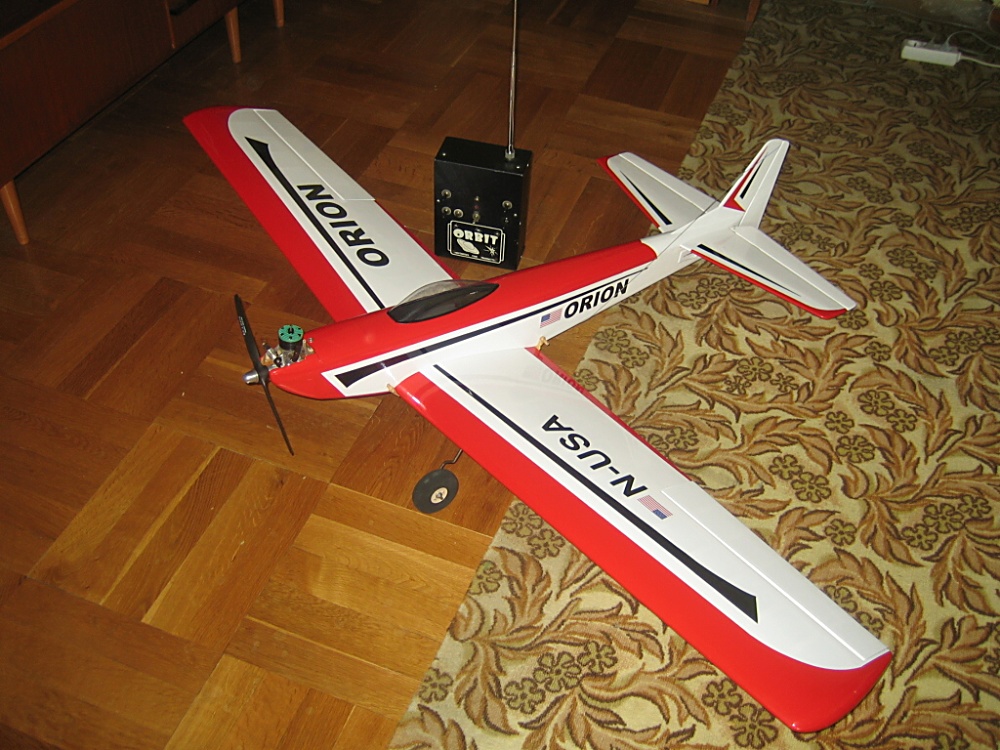

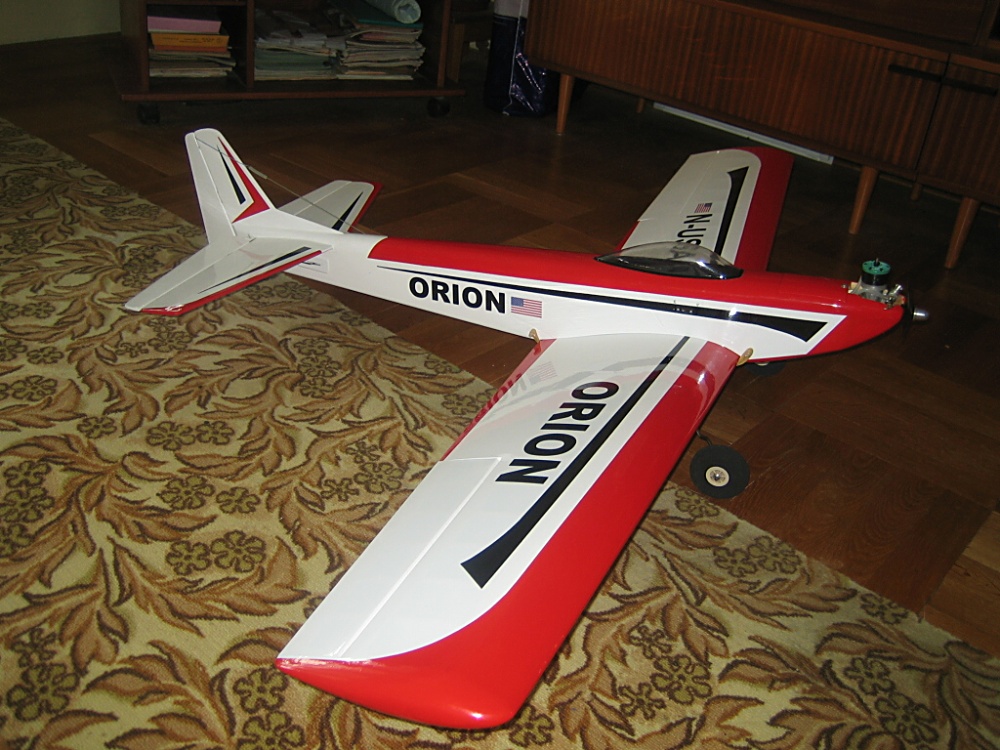

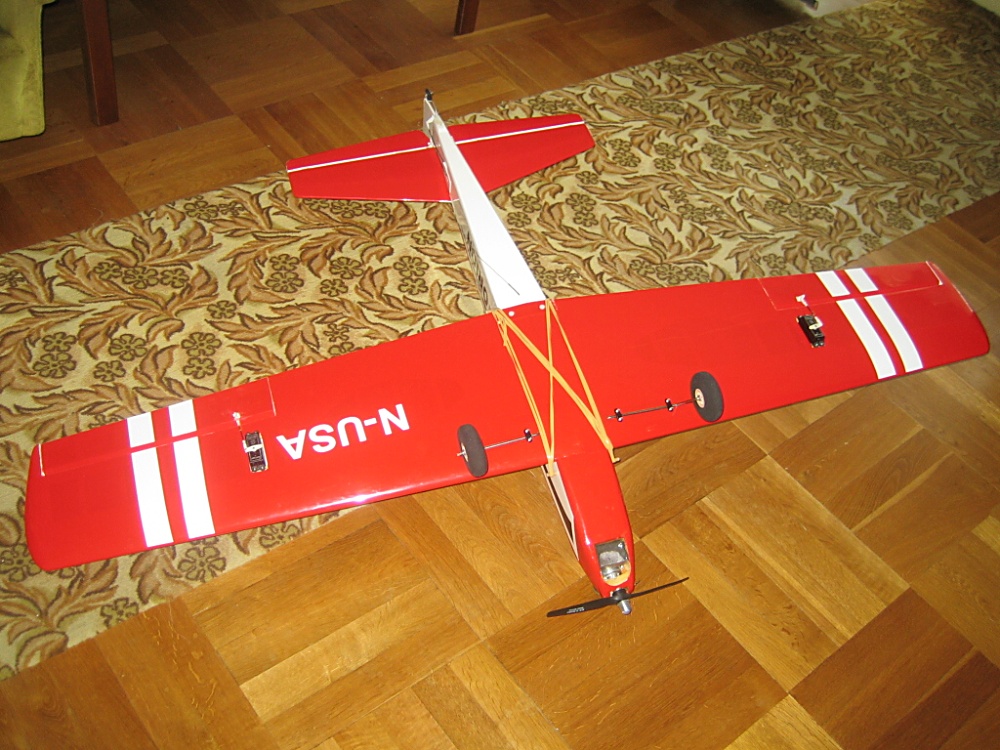

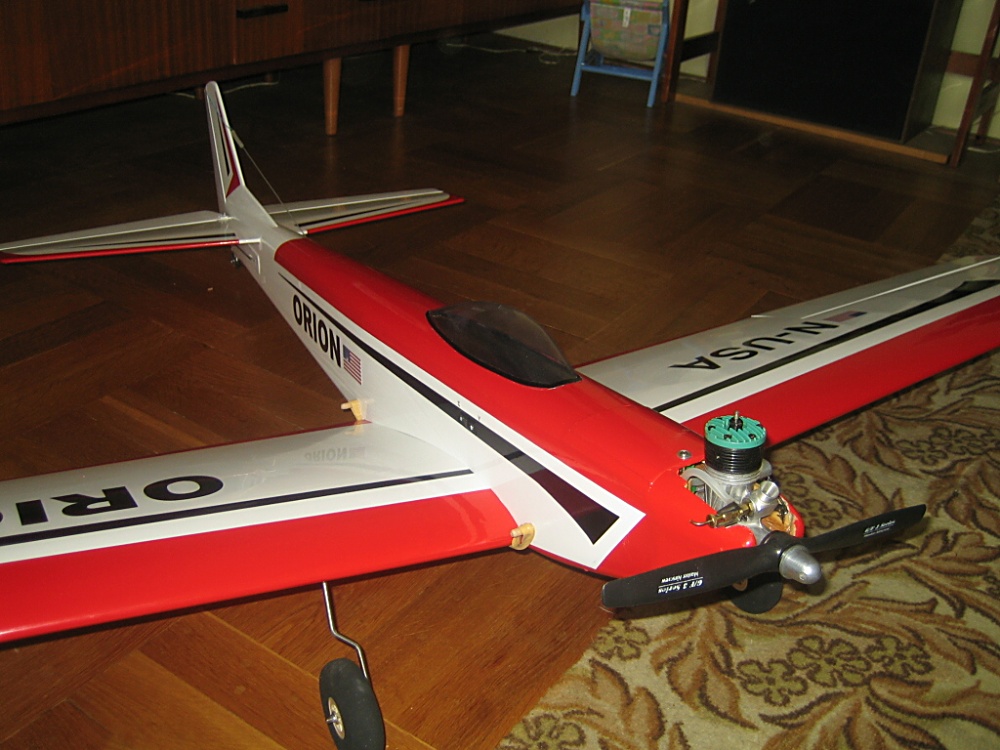

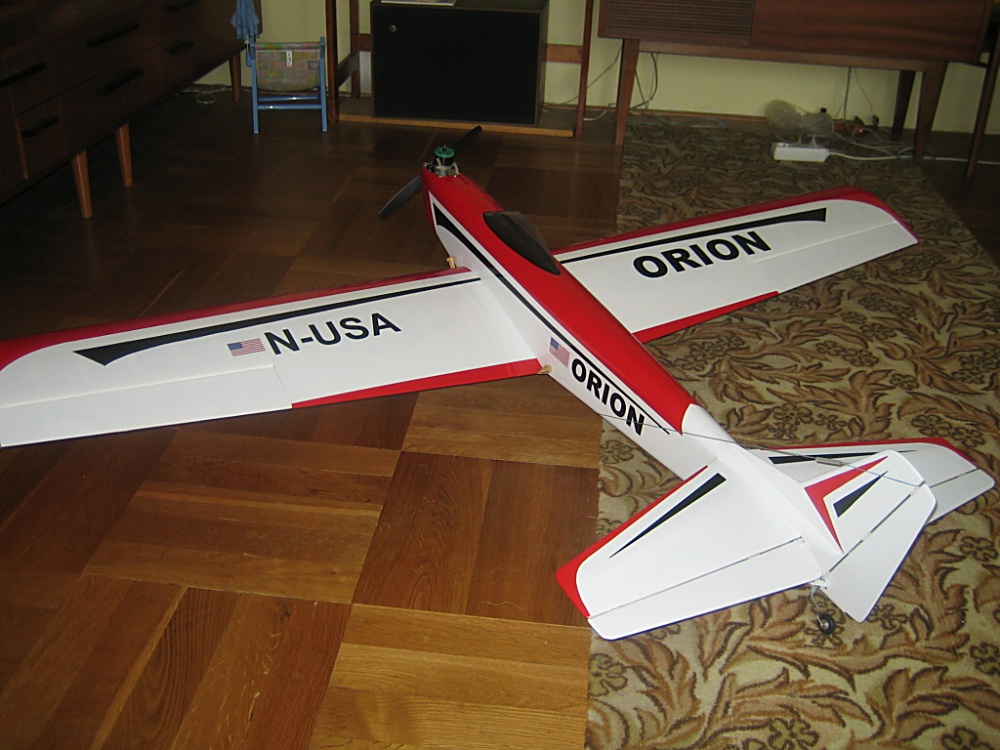

Konečné provedení modelu je zřejmé z fotografií.
